铃木吉姆尼 JIMNY JB74 保险丝和保险丝盒用户指南
本指南涵盖新吉姆尼JB74的保险丝及保险丝盒位置，包括保险丝功能说明、保险丝盒开启方法以及电气系统故障排查。所有详细信息尽在本文！
吉姆尼全车配备以下三种类型的保险丝：
-
主保险丝（Main fuse）
主保险丝直接从铅酸蓄电池取电。
-
主路保险丝（Primary fuses）
这些保险丝位于主保险丝与各单独保险丝之间，用于保护不同的电气负载组。
-
单独保险丝（Individual fuses）
这些保险丝用于保护各个独立的电气回路。

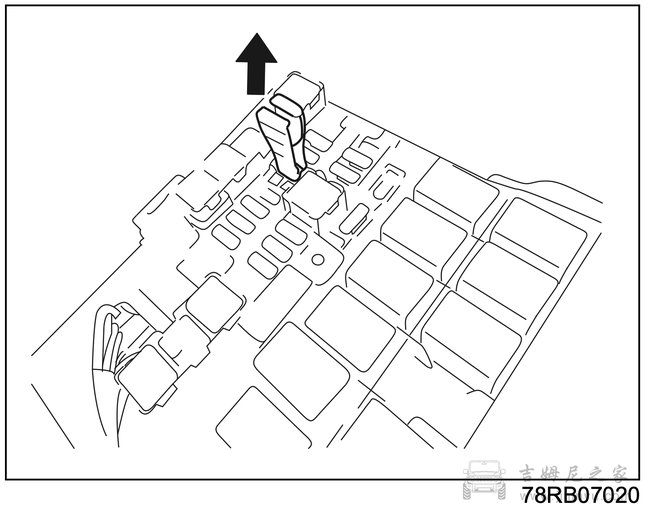

如需拔出保险丝，请使用保险丝盒盖内附带的保险丝夹。
发动机舱保险丝
(1)主保险丝盒
(2)继电器盒

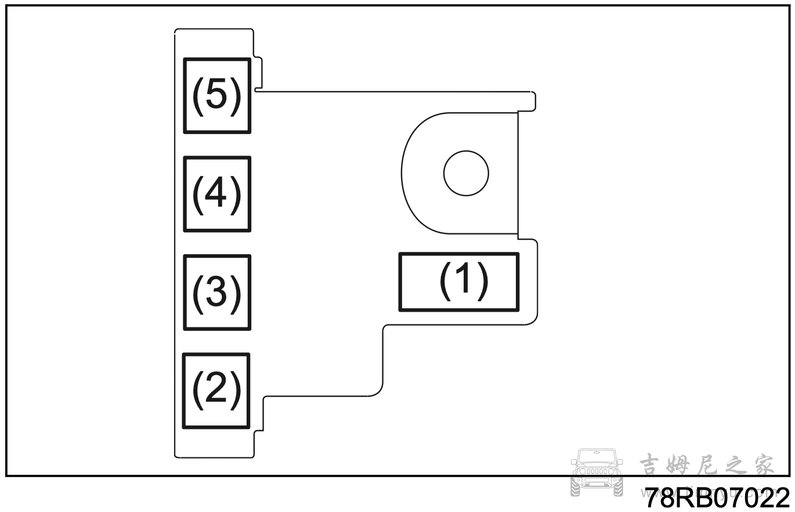

主保险丝盒
继电器盒
| 编号 | 电流值 | 设备名称 |
|---|---|---|
| (1) | 120A | FL1 |
| (2) | 100A | FL2 |
| (3) | 80A | FL3 |
| (4) | 100A | FL4 |
| (5) | 50A | FL5 |
| (6) | 50A | 点火开关 |
| (7) | 40A | ABS马达 |
| (8) | – | 空位 |
| (9) | 30A | 鼓风机 |
| (10) | 30A | 起动马达 |
| (11) | 30A | 大灯清洗器 |
| (12) | 15A | 头灯（右） |
| (13) | 15A | 头灯（左） |
| (14) | 25A | ABS/ESP® 控制模块 |
| (15) | – | 空位 |
| (16) | 15A | 点火线圈 |
| (17) | 25A | 大灯远光灯 |
| (18) | 30A | 倒车 |
| (19) | – | 空位 |
| (20) | 15A | 燃油喷射 |
| (21) | 15A | 变速箱 |
| (22) | 50A | 点火开关2 |
| (23) | 10A | 空调压缩机 |
| (24) | 10A | 4WD |
| (25) | 20A | 前雾灯 |
| (26) | – | 空位 |
| (27) | 40A | 动力转向 |
| (28) | – | 空位 |
| (29) | 40A | 水箱风扇 |
| (30) | – | 空白 |
| (31) | 5A | 起动马达 |
| (32) | 15A | 大灯远光灯（左） |
| (33) | 15A | 大灯远光灯（右） |

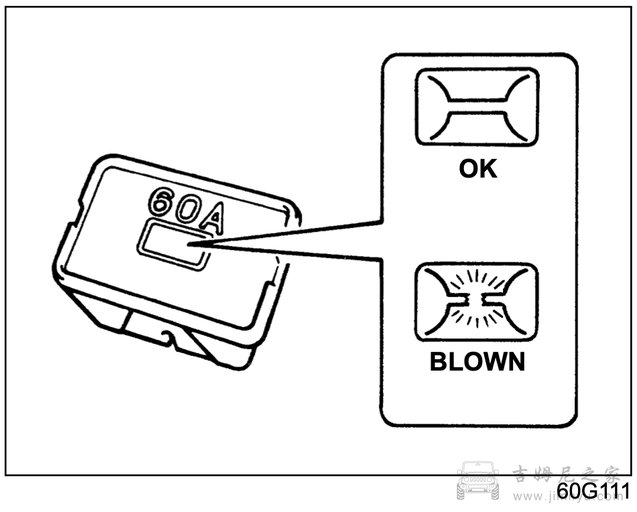

主保险丝、主路保险丝以及部分单独保险丝位于发动机舱内。 如果主保险丝熔断，车辆所有电气部件将无法工作。 如果主路保险丝熔断，则对应电气负载组内的所有电气部件将无法工作。 在更换主保险丝、主路保险丝或单独保险丝时，请使用原厂铃木（SUZUKI）替换件，或对于单独保险丝，可使用同等规格的替代品。 拆卸保险丝时，请使用保险丝盒内附带的保险丝夹。 每个保险丝的额定电流（安培数）标注在保险丝盒盖的背面。
⚠️警告
如果主保险丝或主路保险丝熔断，请务必将您的车辆送至铃木（SUZUKI）授权经销商进行检查。
务必使用原厂铃木替换保险丝。
切勿使用导线等替代品，即使仅用于临时维修——否则可能导致严重的电气系统损坏甚至引发火灾。
注意
请确保保险丝盒内始终备有备用保险丝。

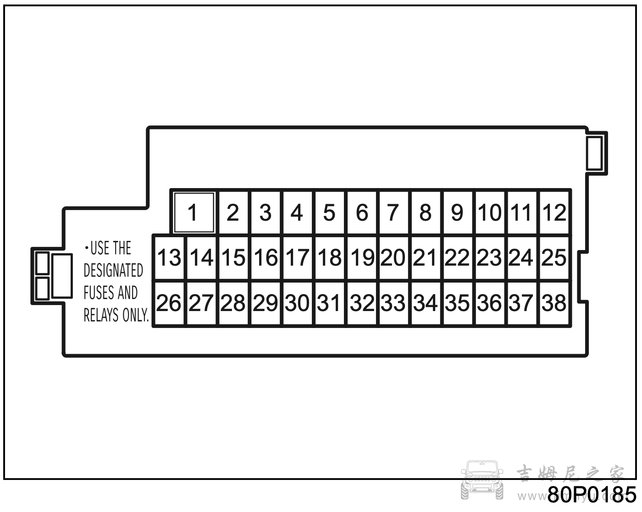

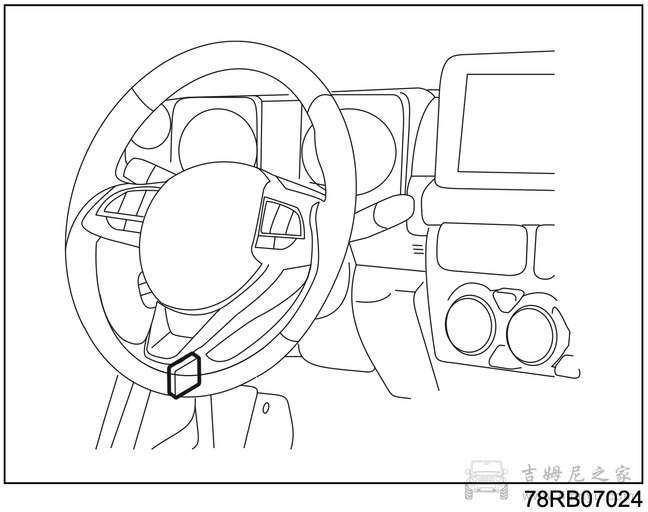

仪表板下方的保险丝
| 编号 | 电流值 | 设备名称 |
|---|---|---|
| (1) | 30A | 电动车窗 |
| (2) | 10A | 仪表 |
| (3) | 15A | 发动机控制模块 |
| (4) | 5A | 点火 1 信号 2 |
| (5) | 20A | 空位 |
| (6) | – | 空位 |
| (7) | – | 空位 |
| (8) | 20A | 车门锁 |
| (9) | 15A | 方向盘锁 |
| (10) | 10A | 危险警示灯 |
| (11) | – | 空位 |
| (12) | 10A | 后雾灯 |
| (13) | 5A | ABS/ESP® 控制模块 |
| (14) | 15A | 座椅加热器 |
| (15) | 5A | 点火 1 信号 3 |
| (16) | 10A | 车顶灯-2 |
| (17) | 5A | 车顶灯 |
| (18) | 15A | 收音机 |
| (19) | 5A | CONT |
| (20) | 5A | 钥匙2 |
| (21) | 20A | 电动车窗计时器 |
| (22) | 5A | 钥匙 |
| (23) | 15A | 喇叭 |
| (24) | 5A | 尾灯（左） |
| (25) | 10A | 尾灯 |
| (26) | 10A | 安全气囊 |
| (27) | 10A | 点火-1 信号 |
| (28) | 10A | 倒车灯 |
| (29) | 5A | ACC-3 |
| (30) | 20A | 后除雾器 |
| (31) | 10A | 加热式后视镜 |
| (32) | 15A | ACC-2 |
| (33) | 5A | ACC |
| (34) | 10A | 后雨刷 |
| (35) | 5A | 点火-2 信号 |
| (36) | 15A | 清洗器 |
| (37) | 25A | 前雨刷 |
| (38) | 10A | 刹车灯 |
⚠️警告
务必使用正确安培数的保险丝更换熔断的保险丝。
切勿使用铝箔或电线等替代品更换熔断的保险丝。
如果您更换保险丝后新保险丝在短时间内熔断，则可能存在严重的电气问题。请立即让 SUZUKI 经销商检查您的车辆。
